나노소자공정센터
연구시설
나노소자공정센터
나노소자공정센터
연구실 개요
나노소자공정센터 연구실 개요

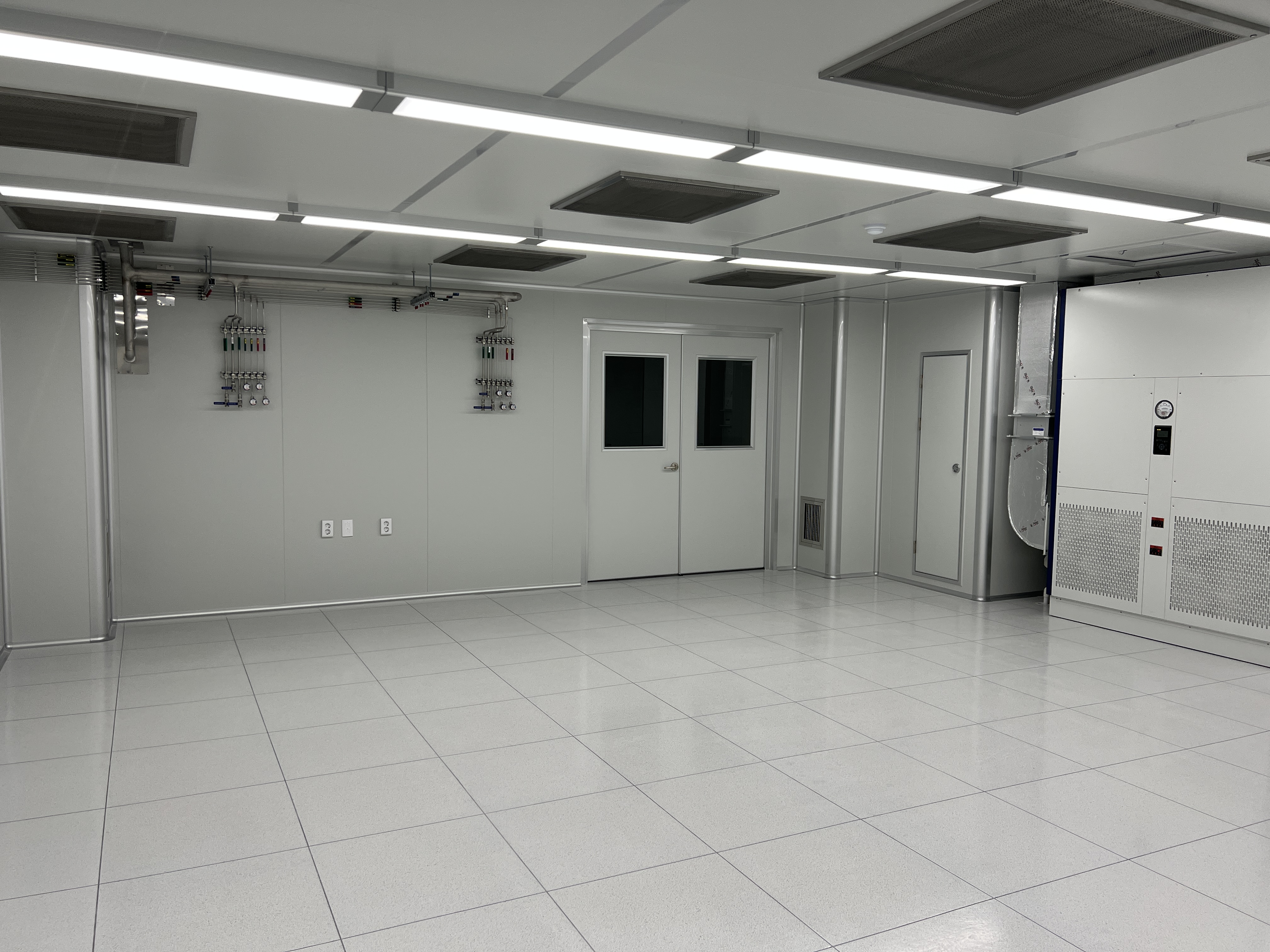

연구실 이미지
보유 장비
No. 1

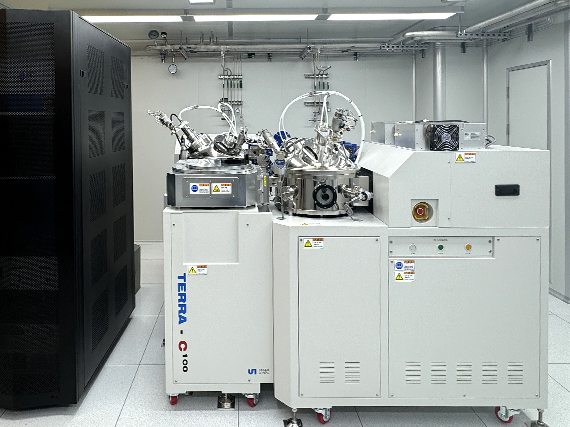

고주파 스퍼터링 시스템
설치위치
공동실험실습관(7호관) 3층 클린룸
장비스펙
최대 8인치 실리콘 웨이퍼(6인치, 4인치, 조각 실리콘 웨이퍼), 기판히터 최대온도 800℃(기 판온도 기준), 스퍼터링 캐소드 3set, 타겟 사용 효율 55% 이상
장비소개
진공 상태에서 고주파 전원을 이용하여 물질 표면에서 원자를 떼어내 기판 위에 얇은 막 형태로 증착시키는 장비
활용분야
반도체 산업, 디스플레이 산업, 광학 산업, 신소재 연구, 태양전지, 센서, 의료 분야 등에서 박막 증착 및 제작, 연구·개발
No. 2

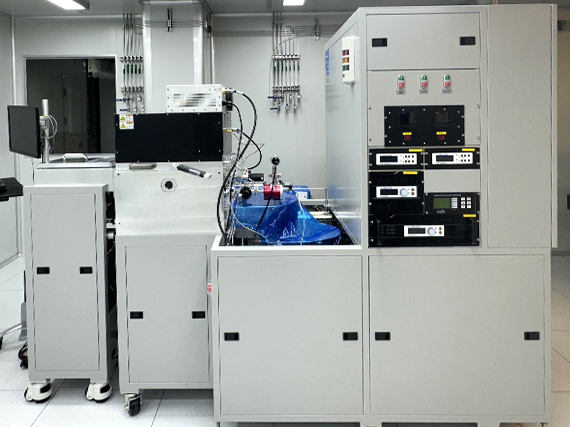

유도 결합 플라즈마 반응성 이온 식각
설치위치
공동실험실습관(7호관) 3층 클린룸
장비스펙
유도 결합 플라즈마(ICP), 웨이퍼 크기 6인치, 온도 제어 –10~200℃, 6인치 웨이퍼용 실린더 타입, 강제 공기 또는 수냉식 냉각
장비소개
반도체 웨이퍼 위에 형성된 회로 패턴을 따라 원하지 않는 박막 부분을 선택적으로 제거하여 회로를 구현하는 장비
활용분야
반도체 산업, 디스플레이 산업, MEMS(초소형 정밀 시스템) 분야, LED 산업의 식각 공정에 활용
No. 3

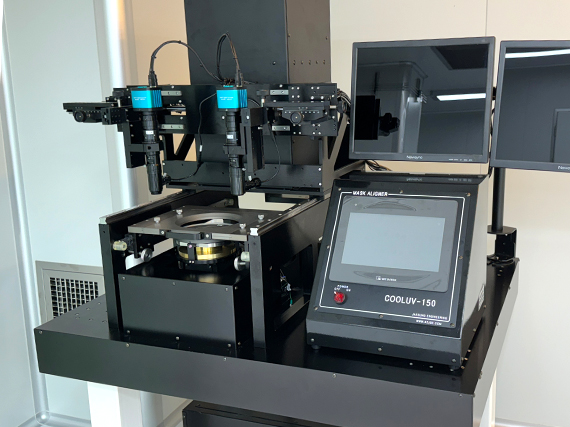

마스크 노광 정렬기
설치위치
공동실험실습관(7호관) 3층 클린룸
장비스펙
광원 파장 범위 350~450㎚, 최대 빔 사이즈 6×6인치, 듀얼 CCD 줌 현미경
해상도: 진공 컨택 2µm 이하(PR 두께 1µm 기준), 하드 컨택 3µm 이하, 소프트 컨택 5µm 이하
장비소개
회로 패턴의 원판인 포토마스크를 이용하여 웨이퍼 위에 회로 패턴을 인쇄하는 장비
활용분야
반도체 산업, 디스플레이 산업, MEMS(초소형 정밀 시스템) 분야, PCB(인쇄회로기판) 제조,연구 개발 분야 등의 정밀패턴 형성에 활용
